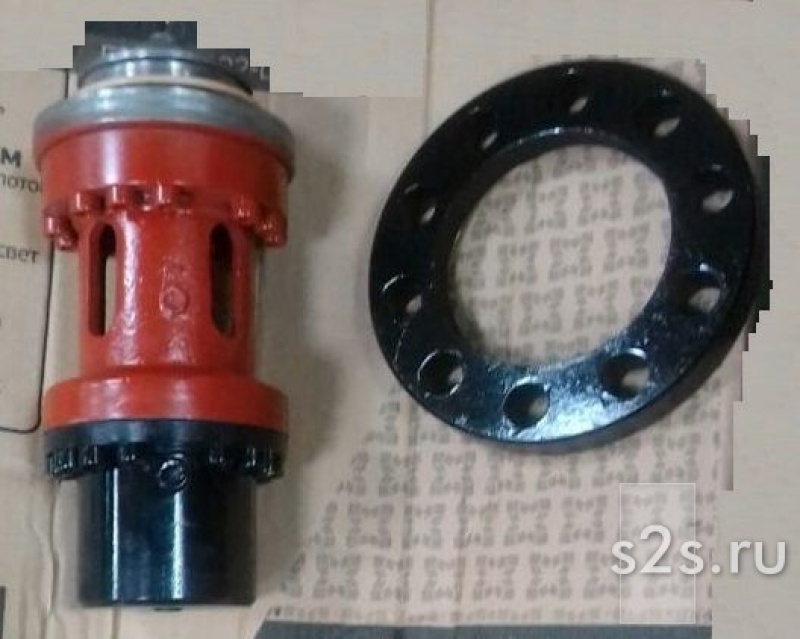

Клапан наполнения 13КН125

Цены, указанные на сайте, не являются публичной офертой! Порядок установки и эксплуатация клапана КН Устанавливать гидроклапаны наполнения 13КН63, 33КН63, 33КН80, 13КН100, 33КН100, 13КН125, 33КН125, 13КН140, 33КН140 на гидроцилиндр рекомендуется только в вертикальном положении. Для облегчения заправки манжеты 10 (см. рисунки выше) и защитного кольца 11 установка гидроклапана осуществляется по частям. Первоначально устанавливается гидроклапан в сборе, но без фланца 7, а затем накидывается фланец. Гидроклапан крепится на гидроцилиндр с помощью шпилек и гаек. Надежная работа гидроклапана наполнения КН может быть обеспечена при использовании минерального масла с номинальной тонкостью фильтрации 0,025 мм. Содержание механических примесей в масле не должно превышать 0,005 %, а воды - 0,05 % от его массы. Вследствие значительного усилия предварительного сжатия пружины 5 (см. рисунки выше), достигающего 200 кгс, при разборке управляющего органа гидроклапана КН необходимо в обязательном порядке пользоваться удлиненными шпильками приспособления. В начале разборки вывинчивают два диаметрально расположенных винта крепления цилиндра к корпусу, на их место устанавливают две шпильки, накладывают планку и притягивают ее к днищу цилиндра гайками. Затем вывинчивают остальные винты, равномерно отпускают гайки до полного освобождения пружины от предварительного сжатия, далее ведут дальнейшую разборку управляющего органа клапана. Пример условного обозначения при заказе клапана наполнения с условным проходом 63 мм, устанавливаемого вне бака наполнения, с декомпрессором: Гидроклапан наполнения 33КН63 УХЛ4
